RDM - suite

Q1) S1 = 10 m²

Q2) Fc = 1500 x 10 + 500 x 10 = 20 000 N

Q3) Fp = mp x g = 5 x 8.1 x 10 = 405 N

Q4) F = Fp + Fc = 20405 N

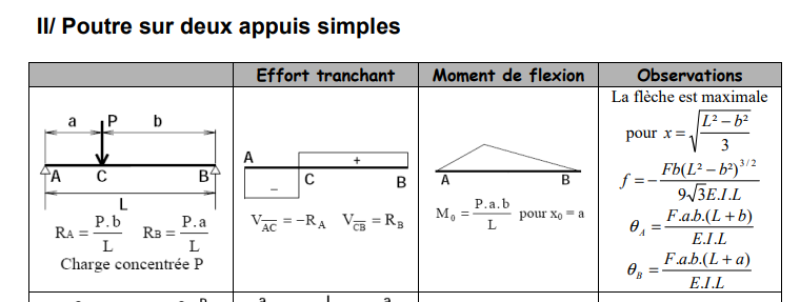

Q5) Hauteur: 160mm Longueur des ailes: 82 mm Epaisseur de l'âme: 5 mm Epaisseur des ailes: 7.4 mm

Q6) X(Mmax) = 0 ou 5 m.

Q7) Mmax = 23 232 Nm soit 2.232 x 10^4 N.m

Q8) sigma = Mmax / Module de flexion = 2.232 x 10^7 / 108700 = 213,7 MPa

Q9) pas de coefficient de sécurité !!!

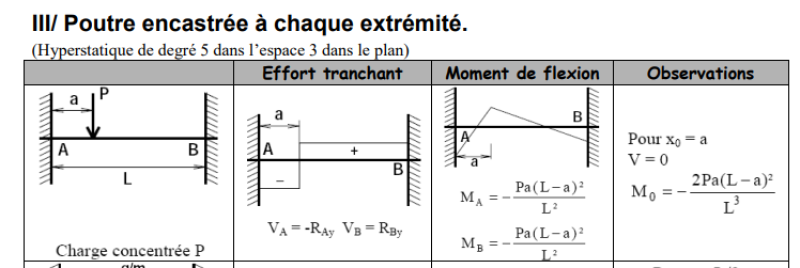

Q10) La contrainte est maximale au niveau des encastrements.

Q11) f = 9.46 mm

Q12) fmaxi = 5000/250 soit 20 mm. La norme est respectée.

Q13) Igz = (b1 x h1^3) / 12 - (b2 x h2^3) / 12

Igz = 1524 cm^4

Igz /v = 198 cm^3

Q14) Ce profilé est deux fois plus rigide que l'IPE.
